Perbedaan Jalur Kiprok NMAX dan Tiger

Apa Beda Jalur Kiprok NMAX dengan Tiger

Pada kesempatan ini kita akan membahas apa saja perbedaan jalur kiprok Nmax dan Tiger. Dalam dunia kelistrikan motor, kesalahan paling sering terjadi bukan karena komponen rusak, melainkan karena salah memahami cara kerja sistemnya.

Perbedaan jalur kiprok NMAX dan Tiger sering kali tidak disadari, sehingga di lapangan banyak kasus motor justru bermasalah setelah penggantian kiprok, padahal komponen yang dipasang masih dalam kondisi baik.

Salah satu contoh yang paling sering menimbulkan perdebatan adalah penggunaan kiprok Yamaha NMAX pada motor Honda Tiger. Banyak pengguna beranggapan bahwa karena sama-sama menggunakan kiprok 5 pin dan bertipe fullwave regulator rectifier, maka keduanya bisa langsung dipasang saling menggantikan.

Namun kenyataannya, hasil di lapangan sering memunculkan kebingungan. Ada yang mengatakan aman, ada pula yang menyebut bermasalah. Jika ditelusuri lebih dalam, akar persoalannya bukan pada kualitas kiprok, melainkan pada perbedaan fungsi jalur, khususnya jalur pin tengah (pin 2).

Artikel ini membahas Perbedaan jalur kiprok NMAX dan Tiger secara menyeluruh dengan pendekatan praktik bengkel dan logika kerja lapangan, bukan sekadar teori diagram.

Kenapa Jalur Kiprok NMAX dan Tiger Sering Dianggap Sama?

Alasannya sebenarnya cukup sederhana:

• Sama-sama menggunakan soket 5 pin
• Sama-sama fullwave
• Sama-sama berfungsi sebagai regulator DC

Secara fisik, bentuk dan posisi soket memang hampir identik. Inilah yang membuat banyak orang langsung menyimpulkan bahwa fungsi setiap pin juga sama.

Padahal dalam sistem kelistrikan, yang menentukan bukan jumlah pin, melainkan fungsi internal tiap pin. Dan di sinilah letak perbedaan paling penting antara kiprok NMAX dan kiprok Tiger, yaitu pada fungsi pin tengah (pin 2).

Jangan Lupa baca juga : Jalur Kiprok NMAX

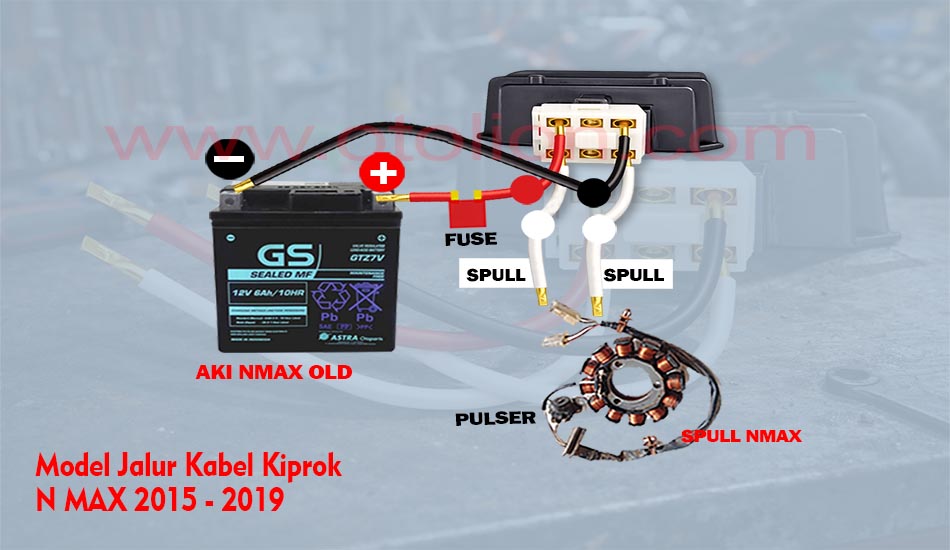

Jalur Kiprok Yamaha NMAX (OLD)

Yamaha NMAX sejak awal dirancang sebagai motor full DC murni. Seluruh beban listrik lampu, ECU, injektor, panel, hingga sensor mengambil arus langsung dari aki, bukan dari kiprok.

Peran kiprok pada NMAX sangat jelas dan sederhana

• Menyearahkan arus AC dari spul
• Menstabilkan tegangan
• Mengisi aki

Tidak ada fungsi distribusi langsung ke sistem, dan tidak ada jalur monitoring eksternal.

Susunan Jalur Kiprok NMAX

Pin	Fungsi	Keterangan
1	DC (+) ke aki	Output pengisian aki
2	Tidak digunakan	0 volt / jalur mati
3	Ground / massa	Ke bodi motor
4	AC dari spul	Input spul
5	AC dari spul (pasangan)	Input spul

Karakter Kiprok NMAX

• Kiprok hanya fokus mengisi aki
• Semua beban mengambil arus dari aki
• Pin 2 tidak terhubung ke rangkaian internal
• Tidak ada jalur sensing eksternal
• Regulasi tegangan membaca output DC ke aki

Perlu ditegaskan, pin tengah kiprok NMAX memang mati dari pabrik. Bukan jalur cadangan, bukan jalur lemah, dan bukan jalur sensing. Jika diukur menggunakan multitester, nilainya 0 volt, baik saat mesin hidup maupun mati.

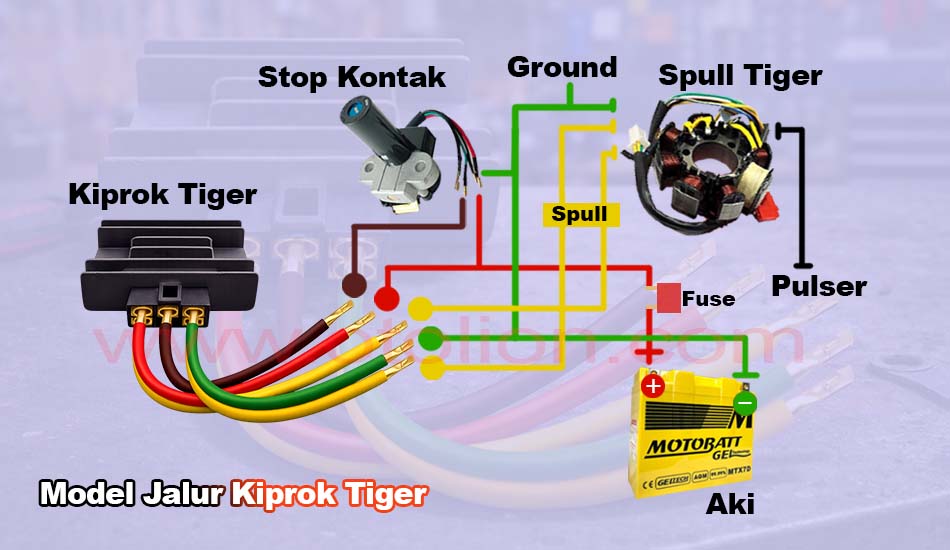

Jalur Kiprok Honda Tiger

Honda Tiger menggunakan sistem kelistrikan generasi yang berbeda. Pada motor ini, kiprok tidak hanya berfungsi sebagai pengisi aki, tetapi juga dilengkapi jalur kontrol tambahan.

Susunan Jalur Kiprok Tiger

Pin	Fungsi	Keterangan
1	DC (+) ke aki	Output pengisian aki
2	Monitoring / sensing	Bukan jalur lampu
3	Ground / massa	Ke bodi motor
4	AC dari spul	Input spul
5	AC dari spul (pasangan)	Input spul

Karakter Sistem Tiger

• Kiprok mengisi aki
• Pin 2 berfungsi sebagai jalur monitoring
• Digunakan untuk membaca kondisi beban dan tegangan
• Bukan jalur utama lampu

Ini poin yang sering salah dipahami. Pada Tiger, pin 2 bukan jalur suplai lampu, melainkan jalur referensi agar kiprok bisa menyesuaikan regulasi saat terjadi beban berlebih.

Baca juga : Skema Pengapian Honda Tiger

Mengapa Saat Kiprok NMAX Dipasang di Tiger Tetap Aman?

Dalam praktik bengkel, penggunaan kiprok NMAX pada motor Tiger tidak menimbulkan masalah, baik kabel pin tengah disambung maupun tidak, selama sistem kelistrikan masih standar.

Penyebabnya sederhana:

• Pin 2 kiprok NMAX memang tidak aktif
• Tidak ada arus atau tegangan di jalur tersebut
• Tiger tidak bergantung pada pin ini untuk menyalakan lampu

Sumber utama kelistrikan Tiger tetap berasal dari:

aki → kunci kontak → beban

Ketika kiprok NMAX dipasang:

• Aki tetap terisi normal
• Tegangan sistem stabil
• Lampu dan beban bekerja normal

Yang tidak lagi digunakan hanyalah fungsi monitoring bawaan kiprok Tiger, bukan fungsi dasar kelistrikan.

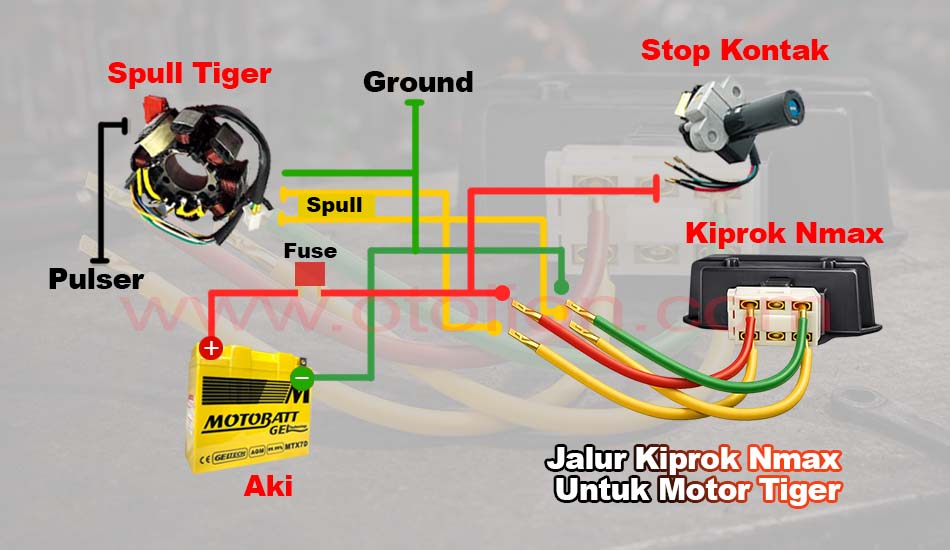

Jalur yang Benar Saat Menggunakan Kiprok NMAX di Motor Tiger

Karena pin 2 kiprok NMAX memang tidak aktif, maka penyesuaian jalurnya cukup sederhana.

Susunan Kiprok NMAX Saat Dipakai di Tiger

Pin Kiprok NMAX	Disambungkan ke Jalur Tiger	Keterangan
Pin 1	Aki (+) Tiger	Jalur pengisian DC
Pin 2 (tengah)	Tidak disambung / boleh diputus	Jalur mati (0 volt), tidak berpengaruh
Pin 3	Massa / bodi Tiger	Ground
Pin 4	Spul Tiger	Input AC
Pin 5	Spul Tiger	Input AC

Penyesuaian Jalur Penting

• Kabel Tiger yang sebelumnya terhubung ke pin 2
• Boleh diputus atau dibiarkan
• Tidak perlu dialihkan ke jalur lain
• Aman karena pin 2 kiprok NMAX memang mati

Alur Akhir Sistem

Spul → Kiprok NMAX → Aki

Aki → Kunci kontak → Lampu dan beban

Dengan alur ini:

• Kelistrikan stabil
• Aki lebih awet
• Lampu menyala normal
• Aman untuk pemakaian harian

Kelebihan dan Kekurangan Kiprok NMAX Saat Dipakai di Tiger

Kelebihan

• Kiprok mudah didapat
• Tegangan stabil
• Cocok untuk kelistrikan standar

Kekurangan

• Tidak memiliki jalur monitoring eksternal
• Kurang ideal untuk beban ekstrem tanpa modifikasi tambahan

FAQ Perbedaan Jalur Kiprok NMAX dan Tiger

Q: Apakah kiprok NMAX bisa dipasang di Honda Tiger?

A: Bisa, kiprok NMAX aman digunakan di Tiger selama jalur kelistrikan masih standar dan pemasangan sesuai fungsi pin.

Q: Apa fungsi pin tengah (pin 2) pada kiprok NMAX?

A: Pin tengah kiprok NMAX tidak memiliki arus (0 volt) dan memang tidak digunakan dalam sistem kelistrikan.

Q: Apakah kabel pin 2 Tiger harus disambung saat pakai kiprok NMAX?

A: Tidak wajib, kabel pin 2 Tiger boleh diputus atau dibiarkan karena pin tengah kiprok NMAX tidak aktif.

Q: Apakah pin 2 pada kiprok Tiger jalur lampu?

A: Bukan, pin 2 kiprok Tiger berfungsi sebagai jalur monitoring atau sensing, bukan suplai lampu.

Q: Kenapa kelistrikan Tiger tetap aman walau pin tengah tidak dipakai?

A: Karena sumber utama listrik Tiger berasal dari aki, bukan dari pin tengah kiprok.

Kesimpulan

Walaupun kiprok NMAX dan Tiger terlihat mirip, sistem kerjanya berbeda secara konsep. Perbedaan utama terletak pada fungsi pin tengah.

• Pada kiprok NMAX, pin 2 adalah jalur mati (0 volt)
• Pada kiprok Tiger, pin 2 berfungsi sebagai jalur monitoring, bukan jalur lampu

Saat kiprok NMAX digunakan di motor Tiger, pin tengah tidak lagi digunakan, namun sistem kelistrikan tetap aman karena sumber utama listrik berasal dari aki.

Selama kelistrikan masih standar dan jalur aki ke kunci kontak dalam kondisi baik, penggunaan kiprok NMAX pada motor Tiger aman dan layak digunakan.
