Sistem Jalur Kiprok NMAX
Kali ini kita akan coba gali dan cari tau mengenal jalur kiprok NMAX, seperti apa jalur kiprok pada motor yamaha NMAX ini.
Pernah mengalami masalah kelistrikan pada Yamaha NMAX kesayangan. Lampu redup, aki tekor mendadak atau bahkan motor susah dihidupkan.
Masalah tersebut seringkali menunjuk pada satu komponen vital Regulator Tegangan yang lebih dikenal dengan sebutan kiprok. Memahami sistem jalur kiprok NMAX dan cara kerjanya sangat krusial untuk mencegah masalah tersebut.
Artikel ini akan memberikan panduan lengkap, mulai dari memahami fungsi kiprok, mengidentifikasi gejala kerusakan, hingga langkah langkah pemasangan yang benar, sehingga Anda bisa mengatasi masalah kelistrikan NMAX secara mandiri.
Kita akan membahas diagram sistem jalur kiprok NMAX, cara pasang kiprok NMAX sendiri, perbaikan kiprok NMAX, serta troubleshooting kiprok NMAX secara detail. Siap menyelami dunia kelistrikan NMAX.
Memahami Kiprok pada Yamaha NMAX
Sebelum membicarakan jalur pemasangannya, ayo kita dalami kegunaan dasar kiprok. Kiprok atau regulator tegangan merupakan komponen penting dalam sistem kelistrikan NMAX yang bertugas untuk menstabilkan tegangan listrik yang dihasilkan oleh alternator (spul).
Alternator memproduksi arus bolak balik (AC) dengan tegangan yang fluktuatif. Nah, tugas kiprok adalah merubah arus AC ini menjadi arus searah (DC) dengan tegangan yang stabil, biasanya sekitar 13,5 – 14,5 Volt, sesuai spesifikasi Yamaha NMAX.
Tegangan yang stabil ini sangat penting untuk menjaga kesehatan aki dan memastikan semua perangkat kelistrikan, seperti lampu, klakson dan instrumen panel, berfungsi optimal.
Jika kiprok rusak, tegangan yang dihasilkan akan tidak stabil, menyebabkan aki cepat tekor, lampu redup atau bahkan kerusakan pada komponen kelistrikan lainnya.
Jadi, kiprok NMAX yang sehat adalah kunci sistem kelistrikan yang prima. Ketahui spesifikasi kiprok NMAX Anda untuk memastikan penggantian yang tepat. Harga kiprok NMAX beragam tergantung merk dan spesifikasi.
1. Gejala Kiprok NMAX Rusak
Mengetahui gejala kerusakan kiprok NMAX sangat penting untuk deteksi dini. Jangan sampai Anda baru menyadari ada masalah saat motor sudah mogok total. Berikut beberapa gejala yang perlu Anda waspadai:
1. Aki Cepat Tekor
Ini adalah gejala yang paling umum. Jika aki NMAX Anda sering kurang meskipun sudah baru atau terawat dengan baik, teliti kondisi kiproknya.
Kemungkinan besar regulator tegangan tidak bekerja optimal, sehingga pengisian aki kurang maksimal atau bahkan terjadi pengisian berlebih (overcharge).
2. Lampu Redup atau Terlalu Terang
Lampu depan atau lampu sein yang redup atau justru terlalu terang bisa menjadi indikasi tegangan listrik yang tidak stabil. Kiprok yang rusak bisa menyebabkan fluktuasi tegangan, sehingga mempengaruhi kecerahan lampu.
3. Motor Sulit Dinyalakan
Tegangan yang tidak stabil bisa mengganggu kinerja sistem pengapian, sehingga motor menjadi sulit dihidupkan.
4. Komponen Kelistrikan Lainnya
Selain lampu, komponen kelistrikan lain seperti klakson, sein atau spidometer bisa mengalami masalah jika kiprok tidak berfungsi dengan baik. Kelistrikan NMAX yang bermasalah akan berdampak pada keseluruhan performa motor.
2. Penyebab Aki NMAX Tekor
Meskipun seringkali dikaitkan dengan kiprok, aki NMAX tekor bisa disebabkan oleh beberapa faktor lain. Sebelum mengganti kiprok, perhatikan hal hal berikut:
Usia Aki: Aki memiliki masa pakai terbatas. Jika aki sudah tua, performanya akan menurun dan mudah tekor.
Kondisi Aki: Periksa kondisi aki secara visual. Apakah ada kebocoran cairan elektrolit atau kerusakan fisik lainnya.
Penggunaan Aksesoris: Penggunaan aksesoris tambahan yang membutuhkan daya listrik besar dapat membebani aki dan menyebabkannya cepat tekor.
Sistem Pengecasan: Pastikan sistem pengecasan dari alternator (spul) berfungsi dengan baik. Jika alternator lemah, aki tidak akan terisi dengan optimal.

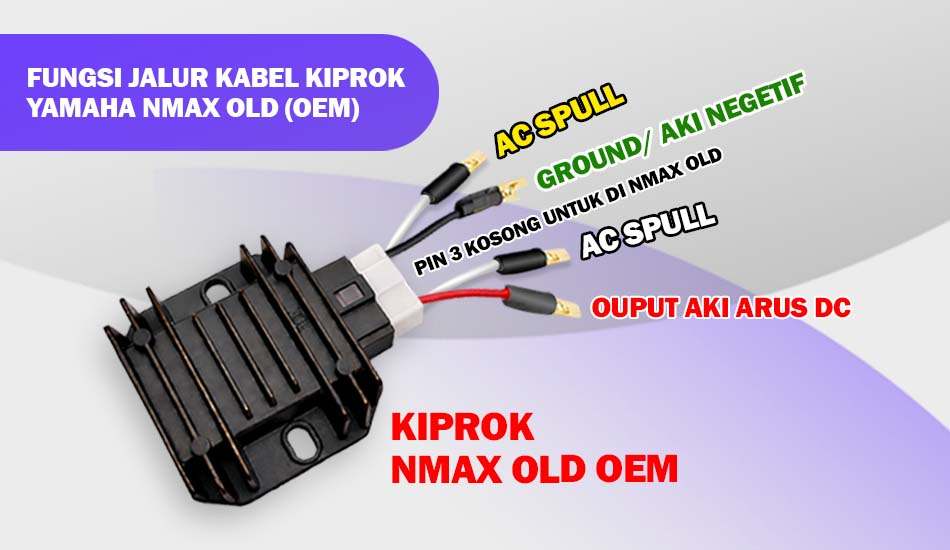

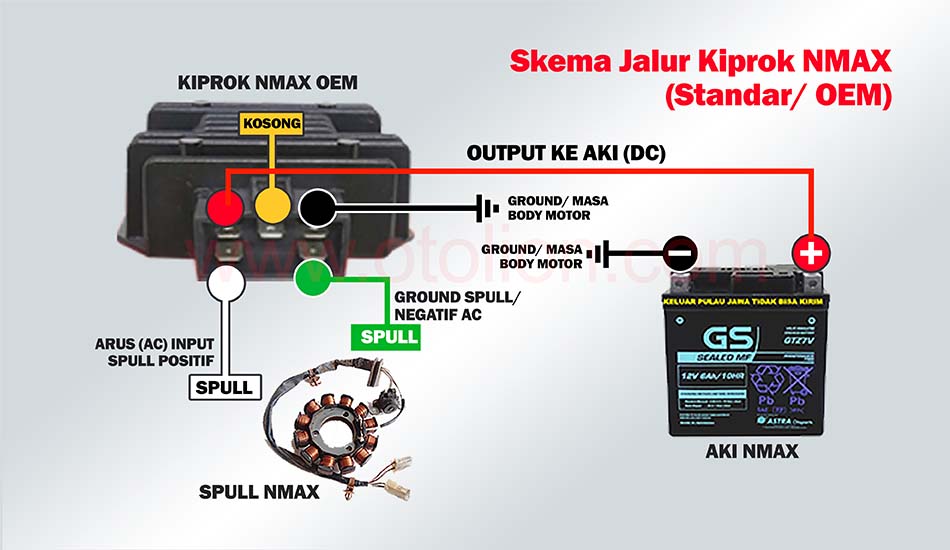

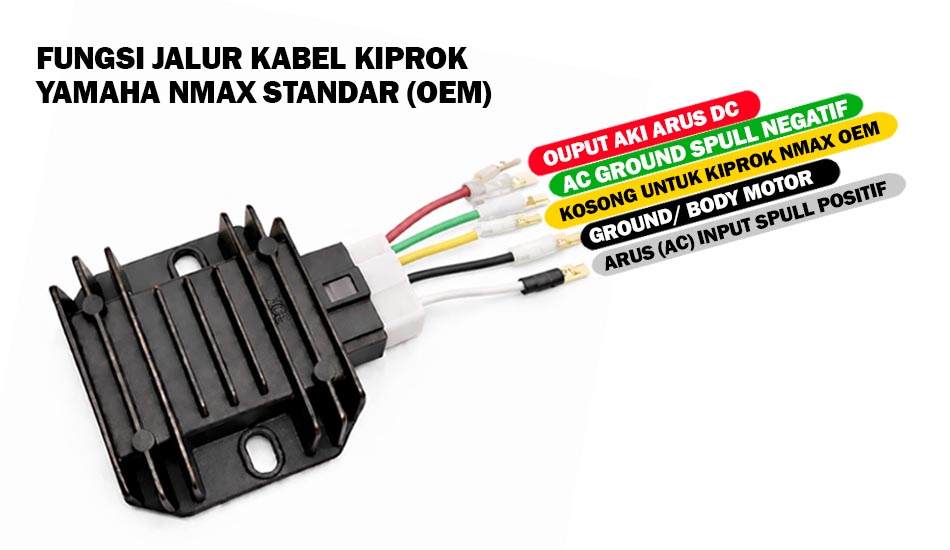

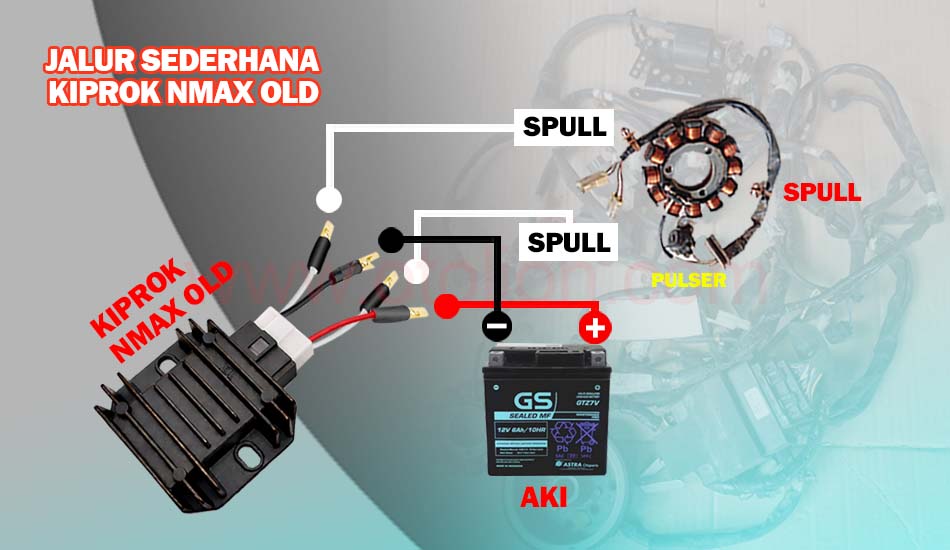

3. Diagram Jalur Kiprok NMAX
Diagram jalur kiprok NMAX bervariasi tergantung tahun produksi dan tipe Yamaha NMAX. Yang terpenting adalah memahami fungsi setiap kabel. Biasanya terdiri dari lima kabel utama yang terhubung ke kiprok:
Kabel Positif ( merah): Terhubung ke sistem pengisian dari alternator.
Kabel Negatif ( hitam): di arahkan ke ground atau massa.
Aki Positif kabel warna kuning atau kosong): mengarah ke arus DC ke aki.
Komponen Kelistrikan (putih atau hijau): nyambung ke arus DC ke komponen kelistrikan lainnya.
Kabel Sensing (biasanya biru): Kabel ini berfungsi untuk mendeteksi tegangan baterai, kemudian mengatur output tegangan yang diberikan kiprok.
Perhatian: Informasi di atas merupakan gambaran umum. Selalu lihat buku panduan servis Yamaha NMAX Anda untuk diagram jalur yang tepat dan sesuai dengan tipe tahun produksi motor Anda.
Salah pasang kabel dapat menyebabkan kerusakan pada sistem kelistrikan bahkan kebakaran.
4. Mengganti Kiprok NMAX
Matikan Mesin dan Lepaskan Terminal Aki: Keamanan adalah prioritas utama. Lepaskan terminal negatif aki terlebih dahulu untuk mencegah korsleting.
Penelusuran Kabel Kiprok: Pastikan Anda mengetahui fungsi setiap kabel dan posisinya sebelum melepas kiprok lama. Ambil foto jika perlu.
Lepas Kiprok Lama: Lepaskan baut atau konektor yang menghubungkan kiprok lama ke harness kelistrikan.
Pasang Kiprok Baru: Pasang kiprok baru dengan memastikan semua kabel terhubung dengan benar sesuai diagram. Periksa kembali koneksi untuk menghindari kesalahan.
Pasang Kembali Terminal Aki: Pasang kembali terminal aki, dimulai dari terminal positif.
Hidupkan Mesin dan Periksa Tegangan: Setelah memasang kiprok baru, hidupkan mesin dan periksa tegangan aki memakai multimeter. Tegangan seharusnya berada pada rentang 13,5 – 14,5 Volt.
Troubleshooting Kiprok NMAX

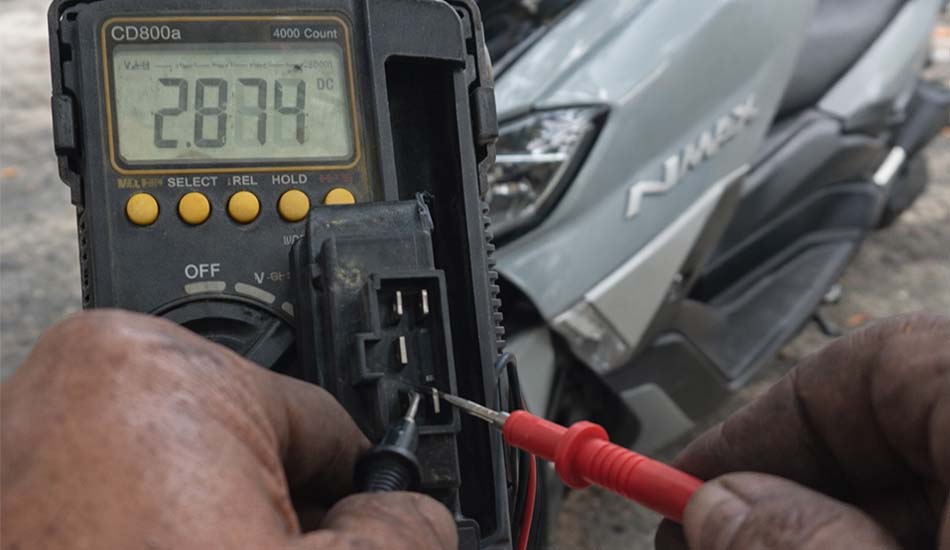

Jika Anda mengalami masalah kelistrikan, gunakan multimeter untuk memeriksa tegangan aki dan tegangan output dari kiprok.
Jika tegangan tidak stabil atau di luar rentang normal, kemungkinan besar kiprok mengalami kerusakan dan perlu diganti. Perhatikan Wiring Harness NMAX, pastikan tidak ada kabel yang putus atau korslet.
Konsultasikan dengan bengkel resmi Yamaha atau mekanik berpengalaman jika Anda tidak yakin bagaimana melakukan pemeriksaan dan perbaikan.
Perawatan Sistem Kelistrikan NMAX
Mencegah Masalah Sebelum Terjadi. Perawatan rutin sistem kelistrikan NMAX sangat penting untuk mencegah masalah dan memastikan umur pakai komponen yang lebih panjang. Berikut beberapa hal yang penting Anda ketahui:
Periksa Kondisi Kabel: Pastikan semua kabel terhubung dengan baik dan tidak ada kerusakan fisik seperti terkelupas atau terputus.
Bersihkan Terminal Aki: Bersihkan terminal aki secara teratur memakai sikat kawat dan semprotan pembersih kontak.
Periksa Kondisi Aki: Cek tingkat cairan elektrolit pada aki (jika memakai aki basah) dan situasi fisik aki secara teratur.
Gunakan Multimeter: Periksa tegangan aki dan tegangan output kiprok secara berkala (minimal 6 bulan sekali) untuk mendeteksi potensi masalah sejak dini.
Q & A
Q1: Merk kiprok NMAX apa yang direkomendasikan.
A1: Kita merekomendasikan Anda menggunakan kiprok original Yamaha atau merk merk ternama yang sudah teruji kualitas dan keandalannya. Pastikan spesifikasi kiprok sesuai dengan Motor Yamaha NMAX Anda.
Q2: Berapa harga kiprok NMAX.
A2: Harga kiprok NMAX bervariasi tergantung merk dan toko penjual. Anda bisa mencari informasi harga di toko sparepart motor online atau bengkel resmi Yamaha.
Q3: Apakah saya bisa memasang kiprok NMAX sendiri.
A3: Anda dapat berusaha memasangnya sendiri jika mempunyai ilmu dasar tentang kelistrikan motor. Namun, jika tidak yakin, lebih baik serahkan kepada mekanik berpengalaman untuk menghindari kerusakan pada sistem kelistrikan.
Q4: Bagaimana cara mengetahui spesifikasi kiprok NMAX saya.
A4: Informasi spesifikasi kiprok NMAX (seperti tegangan, arus dan daya) dapat ditemukan di buku manual servis Yamaha NMAX atau di situs web resmi Yamaha. Anda juga bisa menanyakan langsung kepada bengkel resmi Yamaha.
Q5: Apa yang harus dilakukan jika setelah mengganti kiprok, masalah kelistrikan masih berlanjut.
A5: Jika masalah masih berlanjut, kemungkinan besar penyebabnya bukan hanya kiprok. Ada baiknya Anda melaksanakan pemeriksaan utuh pada system.
